RS485噪音傳感器(標準Modbus)
、產品概述：
我司生產的此型噪音計是 款工業標準輸出（RS485）的噪聲監測儀，針對工業現場噪聲測試需求而設計，兼容監控系統，對噪聲進行定點全天侯監測。 可廣泛用于倉庫、機房、生產車間、檔案室、圖書館、學校、商場、智能***居、樓宇控制、機場、火車站等領域。
|
二、技術參數：
|
|
|
12-24VDC
|
|
測量范圍
|
30～130dB
|
|
輸出
|
（RS485）
|
|
精 度
|
≤±1.5dB
|
|
分 辨 率
|
0.1dB
|
|
響應時間
|
小于2秒
|
|
穩定性
|
≤±1 %FS
|
|
頻響
|
31.5Hz—20KHz
|
|
工作環境
|
溫度 -20～60℃ 濕度 10～90%RH
|
|
儲存環境
|
溫度 -20～80℃ 濕度 10～90%RH
|
|
重 量
|
<300g
|

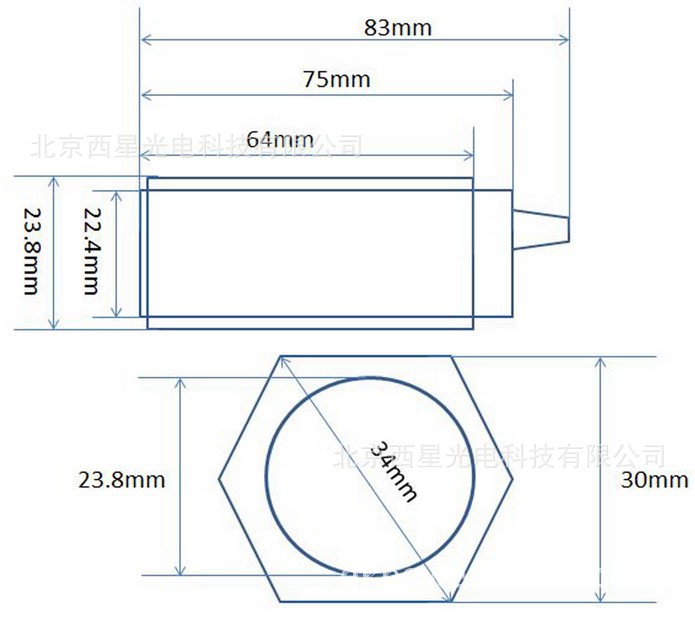

產品外形
|
M24*80mm
|
|
功 耗
|
<0.5W
|
安 裝
|
嵌入式
|
| |
|
|
|
|
三：接線圖
紅線接Vcc-DC12-24V,黑線接地；白線A+,黃線B-
四、通信說明：（只針對于 RS232 RS485 和 無線輸出型）
4.1 查詢地址為1的儀表的噪音值（讀輸入寄存器）
讀輸入寄存器(3X 類型)中的二進制數據，參數對應尋址地址為1
|
主機請求：01040000000131CA（讀取噪音的測量值）
|
|
01
|
04
|
0000
|
0001
|
31
|
CA
|
|
地址
|
功能碼
|
個寄存器地址
|
讀輸入寄存器的數量
|
CRCL
|
CRCH
|
|
從機應答：010402xxxxCRCL CRCH
|
|
01
|
04
|
02
|
xxxx
|
CRCL
|
CRCH
|
|
地址
|
功能碼
|
數據量
|
分貝值（Hex）
|
CRCL
|
CRCH
|
| |
|
|
|
|
|
|
4.2 查詢地址為1的儀表讀保存寄存器
讀保存寄存器(4X 類型)中的二進制數據，寄存器所對應的地址分別為0-13
|
尋址地址
|
參數名
|
含 義
|
|
|
0009
|
|
通信地址
|
通信參數地址 可設置01-100
|
|
000A
|
|
通信波特率
|
儀表波特率，可設置1200 2400 4800 9600
|
|
000B
|
|
通信數據位
|
通信數據位，可設置7或8，默認為8
|
|
000C
|
|
奇偶校驗位
|
奇偶校驗位，None（0，默認）Odd（1） Even（2）
|
|
000D
|
|
停止位
|
停止位，可設置1或2，默認1位停止位
|
4.3 寫入單個保存寄存器，讀從機輸入寄存器(4X 類型)中的二進制數據，寄存器所對應的地址分別為0-13
寫入把地址1改地址2
|
主機請求：發送數據為01060009000209D8
|
|
01
|
06
|
0009
|
0002
|
09
|
D8
|
|
地址
|
功能碼
|
預置寄存器
|
置入數據
|
CRCL
|
CRCH
|
|
從機返回：返回?cái)?shù)據為01060009000209D8
|
|
01
|
06
|
0009
|
0002
|
09
|
D8
|
|
地址
|
功能碼
|
預置寄存器
|
置入數據
|
CRCL
|
CRCH
|
4.4寫入把地址波特率修改為4800（4800的16進制為12C0）
讀從機輸入寄存器(4X 類型)中的二進制數據，寄存器所對應的地址分別為10
|
主機請求：發送數據為0106000A12C0A538
|
|
01
|
06
|
000A
|
12C0
|
A5
|
38
|
|
地址
|
功能碼
|
預置寄存器
|
置入數據
|
CRCL
|
CRCH
|
|
從機返回：返回?cái)?shù)據為0106000A12C0A538
|
|
01
|
06
|
000A
|
12C0
|
A5
|
38
|
|
地址
|
功能碼
|
預置寄存器
|
置入數據
|
CRCL
|
CRCH
|
工作環境：
設備非防水結構，需注意避免雨水淋濺，需注意防潮。
可以定制專用于潮濕環境的設備系統。
