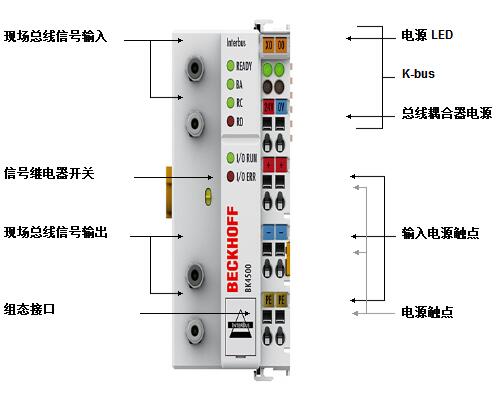

BK4500 | 光纖接口的 Interbus 總線耦合器
BK4500 總線耦合器的特殊之處在于它帶有光纖接口。就總線端子和現場總線特性而言，其功能與 BK4000 總線耦合器 樣。光纖連接意味著傳輸特別安全，有抗干擾和 對電氣隔離能力。
在環網中，經過銅纜到光纖的光電轉換，BK4500 總線耦合器可以安裝在任意位置。RS422 或光纖轉換器可以插入 BK4000 總線耦合器的兩對接口中的任意 個，總線耦合器上的接口可提供所需的 5V 電源。如果 BK4500 在光纖環網中是 后 個從站，則信號繼電器開關必須撥到“開”的位置。
對模擬量 I/O、位置測量等復雜信號的處理
總線耦合器 BK4500 可連接所有總線端子模塊。就用戶而言，模擬量輸入/輸出信號的處理方式與其它種類信號的處理方式沒有什么區別?？刂破鬟^程映像區內的信息以字節陣列的格式顯示。
模擬量總線端子模塊和多功能總線端子模塊可以通過 KS2000 組態軟件進行配置，以與每 個具體應用 佳匹配。根據不同型號，模擬量總線端子模塊寄存器中包含有溫度范圍、增益值和線性化的特性曲線。使用 KS2000 組態軟件，可以在 PC 上設置所需參數?？偩€端子模塊可以用故障安全型方式***存儲這些設置。
上電時，控制器自動完成所需設置。該功能可以通過 KS2000 軟件實現。
Interbus 耦合器帶有協議芯片 SUPI3，支持 Interbus 主站的擴展診斷功能。G4 芯片支持主站逐字節編址。
| 系統參數 |
Interbus | BK4500 |
| I/O 站數量 |
256 |
| I/O 點數 |
4,096 |
| 數據傳輸介質 |
APF（塑料）光纖 (1,000 µm) |
| 站點之間的距離 |
1 m…40 m |
| 數據傳輸速率 |
500 kbaud |
| 數據傳輸時間 |
約 1 ms（10 個站，每個站中有 32 位數字量輸入和 32 位數字量輸出） |
| 拓撲結構 |
環網 |
| 實現方式 |
雙光纖環網 |
| 光纖/銅纜轉換器 |
RS422/光纖接頭 |
| 技術參數 |
BK4500 |
| 總線端子模塊數量 |
64 |
| 現場總線的 大字節數 |
64 byte 輸入和 64 byte 輸出 |
| 數字量 I/O 信號 |
512 輸入/輸出 |
| 模擬量 I/O 信號 |
32 輸入/輸出 |
| 組態方式 |
通過 KS2000 |
| 光纖接頭 |
F-SMA |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/ 大 4, 500 mA |
| 啟動電流 |
2.5 倍持續電流 |
| 建議保險絲容量 |
≤ 10 A |
| K-bus 供電電流 |
1,750 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
500 Vrms （電源觸點/電源電壓/ 現場總線） |
| 重量 |
約 170 g |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2/EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
| 附件 |
|
| KS2000 |
用于擴展參數化的組態軟件 |
| 電纜組件 |
電纜組件和連接器 |
| 訂貨信息 |
描述 |
| BK4500 |
用于連接 多 64 個總線端子模塊、帶光纖接口的 Interbus 總線耦合器 |
