產品介紹

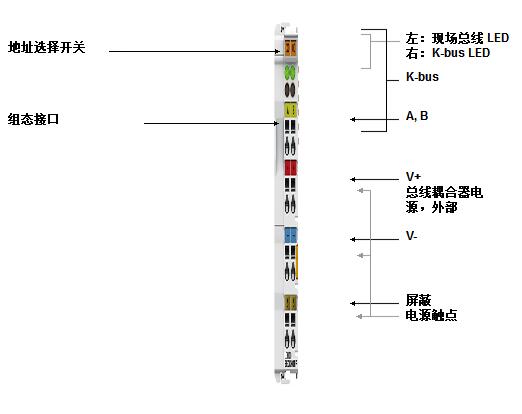

LC3100 | PROFIBUS DP “低成本型” 總線耦合器
LC3100 “低成本型”總線耦合器外形小巧、連接方式更為經濟。就總線端子模塊的運行與現場總線特性而言，其功能與 PROFIBUS DP BK3110 總線耦合器相似。 多可連接 64 個數字量輸入/輸出端子模塊。通過組態接口可以對固件進行升 。
LC3100 總線耦合器特別適用于小型、低價位的站點。通過電源觸點可以給外圍設備提供 24 V DC 電源電壓。它也可為總線耦合器和 K-bus 電子元件供電。I /O 內的電氣隔離從總線耦合器中被省略了，但如果 定需要電氣隔離，則可以再加 個饋電端子模塊。
LC3100 總線耦合器可以用 BK3110 系列總線耦合器替代。
| 系統參數 |
PROFIBUS | LC3100 |
| I/O 站數量 |
100 個，帶中繼器 |
| I/O 點數 |
約 6000 個，取決于總站 |
| 數據傳輸介質 |
屏蔽銅纜, 2 x 0.25 mm² |
| 大電纜長度 |
| 1,200 m |
1,000 m |
400 m |
200 m |
100 m |
|
| 數據傳輸速率 |
9.6/19.2/
93.75 kbaud |
187.5 kbaud |
500 kbaud |
1,500 kbaud |
…3, 6, 12 Mbaud |
|
| 數據傳輸時間 |
| 約 3 ms（10 個站，每個站中有 32 位數字量輸入和 32 位數字量輸出） |
|
|
約 0.5 ms |
|
|
| 技術參數 |
LC3100 |
| 電源 |
24 V DC (-15 %/+20 %) |
| 輸入電流 |
70 mA + (總 K-bus 電流)/4, 500 mA max. |
| K-bus 供電電流 |
500 mA |
| 電源觸點 |
大 24 V DC / 大 10 A |
| 電氣隔離 |
在電源/現場總線之間有電氣隔離，在電源/電源觸點之間無電氣隔離 |
| 連接方式 |
直接連接到彈簧型接線端子 |
| 外形尺寸 (W x H x D) |
與總線端子模塊外殼類似，寬 21 mm |
| 工作/儲藏溫度 |
0…+55 °C/-25…+85 °C |
| 相對濕度 |
95 %，無冷凝 |
| 抗振/抗沖擊性能 |
符合 EN 60068-2-6/EN 60068-2-27/29 標準 |
| 抗電磁干擾/抗電磁輻射性能 |
符合 EN 61000-6-2 /EN 61000-6-4 標準 |
| 防護等 /安裝位置 |
IP 20/可變 |
