MODBUS轉PROFINET網關產品簡介：

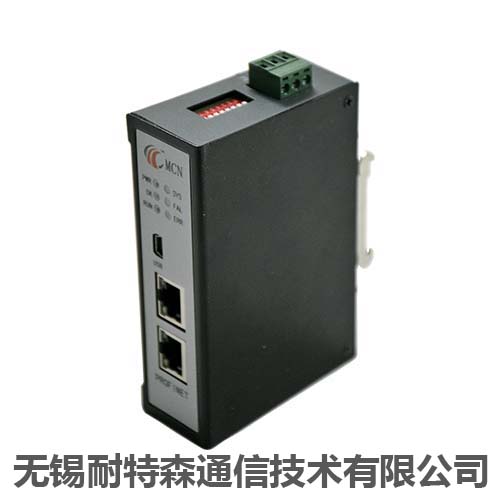

該產品訂貨號：MCN-PN3001，該
MODBUS轉PROFINET網關是串口轉PROFINET網關的 種，具備大數據量通訊能力，1440字節輸入數據+1440字節輸出數據。網關在PROFINET 側是PROFINET IO 從站，在串口 側物理接口有RS-485或-232兩種，支持MODBUS/RTU主站或從站協議。該
MODBUS轉PROFINET網關MODBUS 側做主站時可用于 對多集成MODBUS RTU設備，形成MODBUS子網并連接到PROFINET，實現PROFINET控制器監控MODBUS設備的技術要求。網關MODBUS 側做從站時可用于將其他MODBUS主站（如PLC/DCS）以及它的從站數據傳輸?shù)絇ROFINET控制器。該MODBUS轉PROFINET網關技術原理為存儲器共享型，不需要主站PLC/DCS的編程，只需在配置軟件中對網關進行簡單配置，即可實現MODBUS轉PROFINET網關的通訊功能。
無錫耐特森
MODBUS轉PROFINET網關MODBUS接口技術指標：
1、3通道全隔離MODBUS接口，支持MODBUS/RTU協議,支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼；
2、波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2K可選；校驗位(8位無校驗1停止位、8位偶校驗1停止位、8位奇校驗1停止
位、8位無校驗2停止位)可選。三通道MODBUS可設置為不同參數。
3、網橋控制字可靈活控制MODBUS報文發送：周期發送（發送間隔、等待間隔可選）、事件觸發發送。可嚴格控制MODBUS寫（05H、0FH、10H）命令發送，可選：寫命令使能/禁止、數據變化發使能/禁止等功能；
4、網關狀態字可反映網關MODBUS通信狀態和串口的通信狀態；
5、輸入/輸出數據量：Input Bytes + Output Bytes ≤1440 Bytes；Max Input Bytes ≤1440Bytes；Max Output Bytes ≤2880Bytes。
無錫耐特森
MODBUS轉PROFINET網關產品亮點：
1、配置簡單方便，用戶不需要了解PROFINET IO和MODBUS技術細節，不需要任何編程操作就可以對網關進行配置；
2、數據的吞吐量更大，1440字節輸入數據+1440字節輸出數據；
3、3通道獨立隔離RS485接口，3路RS485接口完全隔離，可設置成不同參數（波特率，奇偶校驗），滿足設備的多種連接；
4、雙路PROFINET接口，具有交換機功能，現場連接更加方便直接。
5、調試方便：提供調試配置軟件，支持雙向數據監視、支持命令狀態監視等；
無錫耐特森
MODBUS轉PROFINET網關PROFINET接口技術指標：
1、2路RJ45以太網接口，支持100BASE-TX，全雙工通信，MDI/MDIX自偵測；
2、集成以太網交換機，方便將PROFINET設備組成菊花鏈；
3、符合PROFINET的C類標準，支持PROFINET2.3版本；
4、所以Slot/subSlot的輸入輸出數據總和不超過2880字節；
5、集成GSML文件。
無錫耐特森
MODBUS轉PROFINET網關通用技術指標：
1、電源電壓：DC24V（±5%）
2、外形尺寸：（寬）40mm（高）110mm（厚）75mm
3、安裝方式：35mm導軌
4、防護等 ：IP20
5、工作溫度：-20℃~+55℃，工作相對濕度： 95%（無結露）
6、運輸溫度：-30℃~+70℃
無錫耐特森
MODBUS轉PROFINET網關基本說明：無錫耐特森MCN-PN3001實現

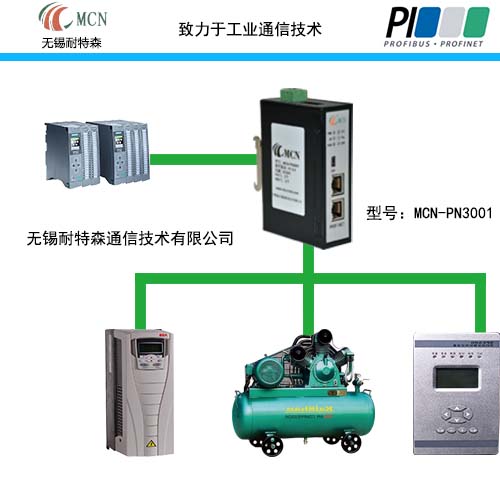

MODBUS轉PROFINET功能，將MODBUS接口設備接入PROFINET網絡，可連接多個具RS232/RS485接口的設備到PROFINET網絡。典型的串行應用：將變頻器，傳感器，執行器，人機界面，條碼掃描器，RFID讀取器，和工業稱重設備等接入到PROFINET網絡。
