如需上海衡意公司的(進口氣動小流量調節閥)技術參數資料，請來電索取 德***洛克進口氣動小流量調節閥,
、進口氣動小流量調節閥描述：

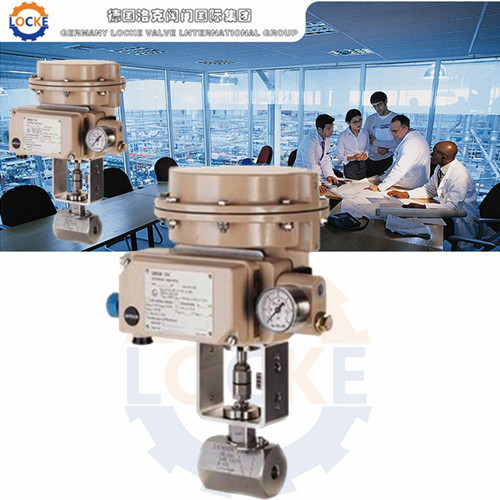

德***《LOCKE》洛克--進口氣動小流量調節閥是專門針對小流量調節而開發的小口徑調節閥。它具有體積小、重量輕、性能高、用于微小流量的精確控制等特點。調節不干凈介質時，應針對其節流間隙小的問題，注意預防堵卡現象的發生。它適用于液體、蒸汽等介質的注流量調節場合。本系列調節閥采用模塊化設計，可采用不同組合、配用各種附件。www.shjmfm.com / www.hy-shh.com
| 產品名稱 |
進口氣動小流量調節閥 |
產品型號 |
LOCKE |
| 產品品牌 |
德***《LOCKE》洛克 |
產品包裝 |
木箱 |
| 驅動方式 |
氣動 |
公稱通徑 |
DN10～DN25 |
| 連接方式 |
法蘭、螺紋、焊接 |
公稱壓力 |
1.6～32.0Mpa ≤5000PSI |
| 結構形式 |
直通式 |
適用溫度 |
-196℃～350℃ |
| 閥體材質 |
鑄鋼、不銹鋼、鍛鋼 |
制造標準 |
德***洛克原廠標準 |
| 適用介質 |
氣體、液體及蒸汽等。 |
| 應用場合 |
電站、冶金、建筑、鍋爐、設備、管道、熱能、空調、消防、給排水、水處理、石油化工、造紙印刷廠。 |
| 產品報價 |
面議，電議（歡迎來電咨詢 021-51870709） |
| 產品產地 |
德*** |
| 生產廠*** |
德***洛克閥門***際集團 |
| 指定代理 |
上海衡意流體控制（中*** 代理商及上海辦事處） |
二、進口氣動小流量調節閥技術參數：
公稱通徑(DN) G3/8"、1/2"、G3/4"、G1"
閥座直徑(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
額定流量系數KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
允許壓差(MPa) ≤公稱壓力
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
配用執行器型號 LQTK-1
額定行程(mm) 8 10 12
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座市
流量特性 等百分比、直線性
執行器技術參數:
配置執行器類別 LOCKE系列多彈簧簿膜執行機構
有效面積(cm2) 200
行程(mm) 10、16
彈簧范圍(KPa) 20～100（標準）、20-60、60-100、40-200、80-240
膜片材料 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力 140～400KPa
氣源接口 RC1/4"
環境溫度 -30～+70℃
可配附件 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) 主要零件材料
閥體 WCB 304 316 316L
墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片 PTFE石墨墊片
閥座 304 304 316 316L
閥芯 304 304 316 316L
閥蓋 WCB 304 316 316L
閥桿 304 304 316 316L
填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
填料壓蓋 WCB 304 316 316L
主要性能指標:
項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1
三、進口氣動小流量調節閥性能特點：
1、耐壓高， 高可達32MPa。
2、調節精度高，微小流量也能進行正常調節， 小調節CV達到0.001。
3、閥芯形狀可選擇針型或V型口。
4、針形閥芯更容易調節，調節靈敏度高。
5、V型口閥芯不容易折斷，哪怕是在壓差很高的情況下。
四、進口氣動小流量調節閥優勢：
1、通過結構改進提升了密封性能，從而提高了流量控制的精確性。
2、使用壽命長，調節精度高。
3、特殊閥內件設計確保了細小的閥芯不易折斷。
4、調節不干凈介質時，針對其節流間隙小的問題，通過設計預防了堵卡現象的發生，閥芯不容易堵塞。
5、適用于液體、蒸汽等介質的小流量調節場合。
6、閥體可采用螺紋連接
歡迎您訪問我們www.hy-shh.com網站， 感謝您對我們進口氣動小流量調節閥的關注。如果您對我們的產品和服務有任何的建議或疑問，請立即聯系我們，我們 定會盡心盡意為您提供優質滿意的服務。
